STATII DE POMPARE

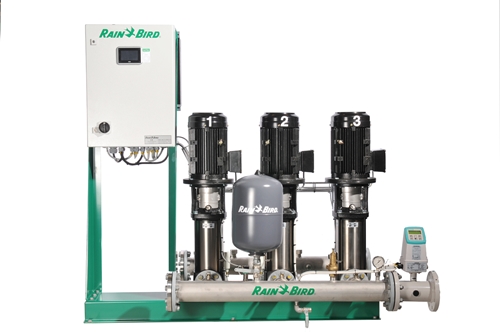

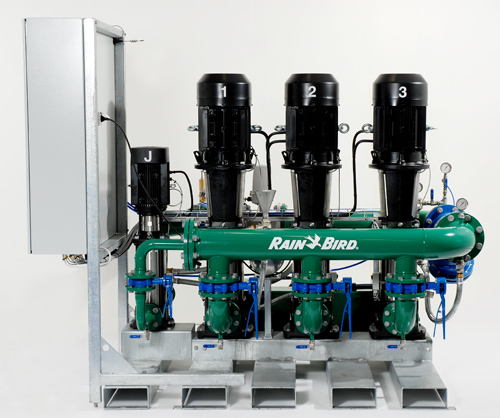

STATII DE POMPARE RAIN BIRD – V 2100

APLICATII
- Statie de pompare, panou de comanda si control electronic si instalatii hidromecanice.
- Grupul de pompare cu comanda automata foloseste tehnologia de Variator de Frecventa (Variable Frequency Drive – VFD), iar panoul de control permite reglarea de catre utilizator a pragurilor de functionare si de protectie prin intrefata cu ecran Touch Screen 7” si computer integrat.
- Dispozitivele de comunicatie incluse in panoul de comanda permit utilizarea programului software de monitorizare si comanda RBSv Pump ManagerTM si activarea functiunii Smart PumpTM in programul software de control al irigatiei Rain Bird Site ControlTM.
Tehnologia VFD
- Statiile de pompare cu Variator de Frecventa raspund unor cerinte variate de utilizare a unei statii de pompare, functionand la viteza variabila si pornind pompele secvential, in functie de necesarul de debit variabil al sistemul de irigatie si mentinand o presiune constanta, progamabila de utilizator.
CARACTERISTICI TEHNICE

HIDRAULICA

- Pompe verticale centrifugale, motor IP55, trifazat, 400/690V, 50Hz, 2950rpm, 3 bucati.
- Pompa de amorsare pentru umplere grup de pompare tip JP-5 Grundfos – 1 bucata.
- Sasiu de otel cu traverse, vopsit in camp electrostatic cu vopsea pulbere, conform proiect – 1 bucata. Sasiul poate sustine si panoul de control in functie de proiect.
- Colectori aspiratie si refulare DN100, din otel vopsit in camp electrostatic cu vopsea pulbere – conform proiect.
- Vana de izolatie tip Danfoss DN50, pe fiecare pompa in partea de refulare – 3 buc.
- Clapet de sens tip Danfoss DN50, pe fiecare pompa in partea de aspiratie – 3 buc.
- Termostat de protectie pe fiecare pompa – 3 buc.
- Traductor de presiune electronic 4-20mA pe colector refulare, cu cablu semnal la unitate microprocesor PLC – 1 buc.
- Filtru din alama cu flansa Y333,149B 3264, cu sita inox, cu 2 traductori de presiune si electrovana autocuratare comandata de microprocesor – PLC – 1 buc.
- Conector filetat 1”1/2 in colector refulare – 1 buc.
- Debitmetru electronic MagFlo 5000, DN100, pe colector de refulare cu semnal la panoul de control, unitate microprocessor PLC – 1 buc.
- Vana de izolatie pe colectorul de refulare, tip Danfoss DN100 – 1 buc.

PANOUL DE CONTROL

- Panou de control si display Touch Screen tip T7.
- Unitate microprocessor PLC Mitsubishi si variatoare de frecventa Fuji pe fiecare pompa.
- Intrerupator principal alimentare
- Circuit cu intrerupator de alimentare pentru fiecare motor
- Comutator Automat/Manual
- Buton Oprire de urgenta
- Indicator timp de functionare pentru fiecare pompa
- Protectie functionare fara apa/ nivel apa
- Iesire semnal pentru alarma, tip SMS
- Pornire manuala pentru fiecare pompa
- Protectie supratensiune
- Ventilator racire panou de control
- Modul comunicatie PC pentru software Pump ManagerTM
- Iesire semnal pentru comanda filtru de aspiratie cu autocuratare tip tip CW400-600
NOTA :
- Configuratia prezentata mai sus este pe o aplicatie speciala. Pentru fiecare proiect se adapteaza o configuratie optima.
